उत्पाद का विवरण
उत्पत्ति के प्लेस: निंगबो चीन
ब्रांड नाम: Linkai
प्रमाणन: ISO CE
मॉडल संख्या: जेडीएक्स
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 5 सेट
मूल्य: Get the latest
पैकेजिंग विवरण: बैग, और लकड़ी का बक्सा
प्रसव के समय: 3-7 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 10000 सेट/माह
मॉडल: |
जेडीएक्स |
प्रकार: |
दोहरी जीभ का तनाव |
सामग्री: |
ग्राउंड नरम तांबे के तार |
इन्सुलेशन लंबाई: |
700 मिमी |
हैंडल की लंबाई: |
300 एमएम |
कुल लंबाई: |
1000 मिमी |
मॉडल: |
जेडीएक्स |
प्रकार: |
दोहरी जीभ का तनाव |
सामग्री: |
ग्राउंड नरम तांबे के तार |
इन्सुलेशन लंबाई: |
700 मिमी |
हैंडल की लंबाई: |
300 एमएम |
कुल लंबाई: |
1000 मिमी |

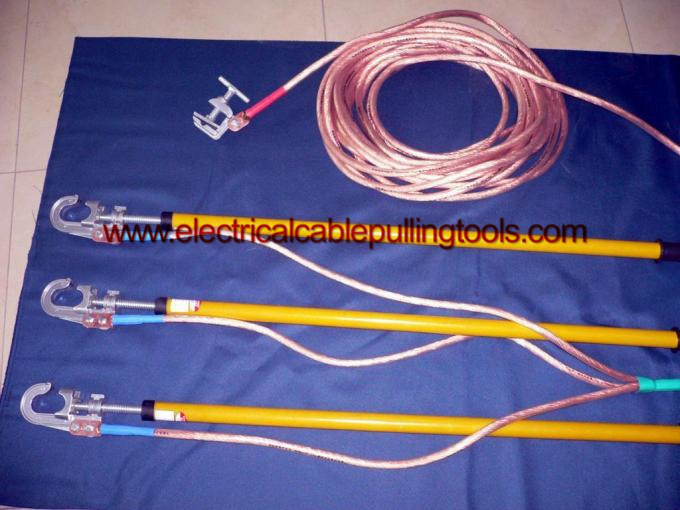

यह प्रोटेक्टिव शॉर्ट-सर्किट ग्राउंडिंग वायर डीएल / T879-2004 मानक पर आधारित है, और ग्राउंडिंग लीड ट्रांसमिशन लाइन, पावर प्लांट और सबस्टेशन उपकरण, पावर मेन्टेंस के लिए शॉर्ट सर्किट ग्राउंडिंग के लिए उपयुक्त है। फ़ीचर: एल्यूमीनियम मिश्र धातु कास्टिंग, उच्च शक्ति, अच्छी चालकता के साथ तार क्लैपर, प्रोटेक्टिव शॉर्ट-सर्किट ग्राउंडिंग तार कैनवास बैग में पैक किया जाता है, जो ले जाने और परिवहन के लिए आसान है।
इसके तीन प्रकार हैं: दोहरी जीभ तनाव (ट्रांसमिशन लाइन प्रकार); सर्पिल संघनन (ट्रांस्मिशन लाइन टाइप) स्पैरियल संघनन (सबस्टेशन प्रकार)
उत्पाद:
| वोल्टेज वर्ग | जमीन नरम तांबे का तार | (MM) ग्राउंड ऑपरेशन रॉड की लंबाई | |||
| (MM) | (एम) | इन्सुलेट | हाथ में | कुल लंबाई | |
| 10KV | 25 | 1 * 3 + 7 ~ 1.5 * 3 + 20 | 700 | 300 | 1000 |
| 35KV | 25 | 1.5 * 3 + 18 | 900 | 600 | 1500 |
| 68KV | 25 | 1.5 * 3 + 20 | 1000 | 600 | 1600 |
| 110KV | 25,35 | 9 * 3 2 * 3 + 2 | 1300 | 700 | 2000 |
| 220KV | 25,35 | 9 * 3 3 * 3 + 25 | 2100 | 900 | 3000 |
| 330KV | 35,50 | १२ * ३ ४ * ३ + २५ | 3000 | 1100 | 4100 |
| 500KV | 35,50 | 13 * 3 ~ 20 * 3 | 4100 | 1400 | 5500 |
220-500KV ओवरहेड जमीन तार | 25 | 1 * 3 + 7 ~ 1.5 * 3 + 20 | 700 | 300 | 1000 |
| उच्च दबाव परीक्षण उपकरण | 35,50 | 5 * 3 ~ 10 * 3 | 700 | 300 | 1000 |
प्रति मीटर तांबे के तार का रेटेड मूल्य:
एम.एम. अनुभागीय क्षेत्र | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
एम.एम. तार का व्यास | 4.2 | 5.7 | 7.5 | 8.78 | 1 1 | 12 | 16 | 17 |
एम.एम. व्यास व्यास | 7.3 | 7.8 | 9.6 | 11.2 | 12.6 | 16.5 | 21 | 22 |
MΩ प्रतिरोध मूल्य | 1.98 | 1.24 | 0.79 | 0.56 | 0.4 | 0.28 | 0.21 | 0.16 |
ए सुरक्षा वर्तमान | 90 | 100 | 123 | 150 | 210 | 238 | 300 | 300 |
विन्यास:
उपयोग: यह ट्रांसमिशन लाइनों, बिजली संयंत्रों और सबस्टेशन उपकरणों के लिए उपयुक्त है
बिजली आउटेज रखरखाव के लिए सर्किट ग्राउंडिंग।
विशेषताएं: एल्यूमीनियम मिश्र धातु कास्टिंग, उच्च शक्ति, अच्छा चालकता के साथ तार आवरण।
