ट्रांसमिशन लाइन स्ट्रिंगिंग टूल्स के कंडक्टर सैगिंग के लिए ज़ूम सैग स्कोप

ज़ूम सैग स्कोप का उपयोग कंडक्टर या अर्थ वायर, ओपीजीडब्ल्यू सैगिंग ऑपरेशन के दौरान ओवरहेड ट्रांसमिशन लाइन की शिथिलता को समायोजित करने के लिए किया जाता है।टावर पर एंगल स्टील को पकड़ने के लिए टेलिस्कोप स्टील फिक्सिंग डिवाइस से लैस है।

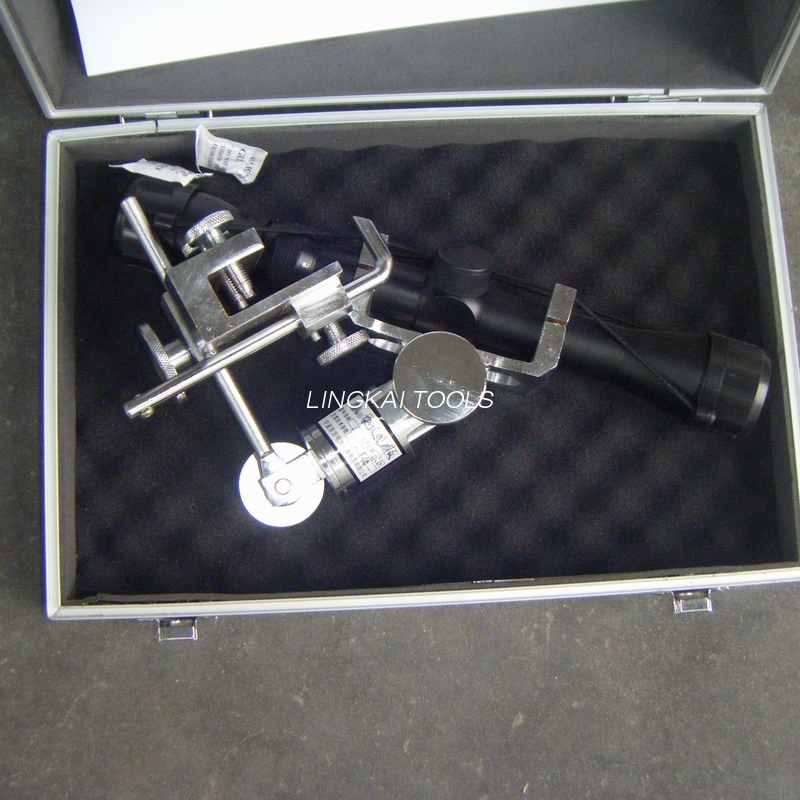

ज़ूम सैग स्कोप

मद संख्या: 22151

आवर्धक कारक: 4 गुना

आवेदन: कंडक्टर sags के अवलोकन के लिए उपयुक्त।इसे टावरों पर लगाया जा सकता है।

वजन (किलो): 1.6

SAG SCOPE का उपयोग ओवरहेड ट्रांसमिशन लाइन की स्थापना के दौरान कंडक्टर की शिथिलता का निरीक्षण करने के लिए किया जाता है, और ऑपरेटर को कंडक्टर की शिथिलता को समायोजित करने में मदद करता है।

SAG SCOPE के टेलीस्कोप में बड़े ऑब्जेक्टिव डायमीटर, वाइड व्यू फील्ड, हाई मैग्नीफिकेशन की विशेषता होती है।उद्देश्यों को देखने और मापने की सटीकता को बढ़ावा देने के लिए इसका उपयोग करना आसान है।

SAG SCOPE को इलेक्ट्रिक टॉवर पर स्थापित करने के लिए उचित संरचना के साथ डिज़ाइन किया गया है।SAG SCOPE का उपयोग समांतर चतुर्भुज के माध्यम से कंडक्टर की शिथिलता को देखने के लिए किया जा सकता है।

ऑपरेटिंग निर्देश

1. SAG SCOPE पर सभी बोल्ट कस लें।

2. टावर पर एसएजी स्कोप फिक्स्ड।

ए।सेफ्टी हुक 7 के बोल्ट को छोड़ दें, सेफ्टी हुक को हटा दें, और होल्ड बोल्ट 4 और कनेक्टिंग रॉड 5 के फिक्स्ड बोल्ट को छोड़ दें।

बी।SAG SCOPE के होल्ड बोल्ट 4 और सेफ्टी हुक 6 के बीच टावर की बॉडी डालें और दो बोल्ट 4 और 5 को कस लें।

सी।सुरक्षा हुक को कस लें, और सुरक्षा हुक के निश्चित बोल्ट को कस लें, टावर के शरीर पर एसएजी स्कोप को ठीक करें।

3. स्तर समायोजित करें।

ए।बेस 3 के फिक्स्ड बोल्ट और कनेक्टिंग रॉड 5 के फिक्स्ड बोल्ट को छोड़ दें। फ्रेम के स्तर को समायोजित करें, बबल को स्पिरिट लेवल 8 में केंद्र की स्थिति में ले जाएं।

बी।बेस 3 के फिक्स्ड बोल्ट और कनेक्टिंग रॉड 5 के फिक्स्ड बोल्ट को कस लें। एसएजी स्कोप को मोड़ते समय बुलबुले को केंद्र की स्थिति में रखें।

4. दूरबीन का प्रयोग करें।

ए।लेंस के कवर को हटा दें, उद्देश्यों को देखने के लिए दूरबीन का उपयोग करें।

बी।उद्देश्यों का निरीक्षण करते समय, कृपया दृष्टि को दूरबीन से 60 मिमी दूर रखें।

सी।जब आप अलग-अलग दूरी में उद्देश्यों को देखते हैं, तो आप रिंग को टेलिस्कोप पर घुमा सकते हैं, जब तक कि लेंस में क्रॉस साफ न हो जाए, फिर रिंग को कस दें।

डी।लेंस में क्रॉस के कोण को दूरबीन को घुमाकर समायोजित किया जा सकता है।फ्रेम 2 के फिक्स्ड बोल्ट को छोड़ दें, फिर टेलिस्कोप को घुमाएं, और फ्रेम 2 के फिक्स्ड बोल्ट को कस लें।
